Предохранительные клапаны: как выбрать арматуру по давлению, материалу и типу присоединения

В любой системе, где рабочая среда находится под давлением, необходимо предусматривать защиту от превышения расчетных параметров. Рост давления может происходить по разным причинам: из-за нагрева жидкости, образования пара, нарушения режима работы оборудования, перекрытия трубопровода или неисправности отдельных элементов. В такой ситуации обычной регулирующей арматуры может быть недостаточно.

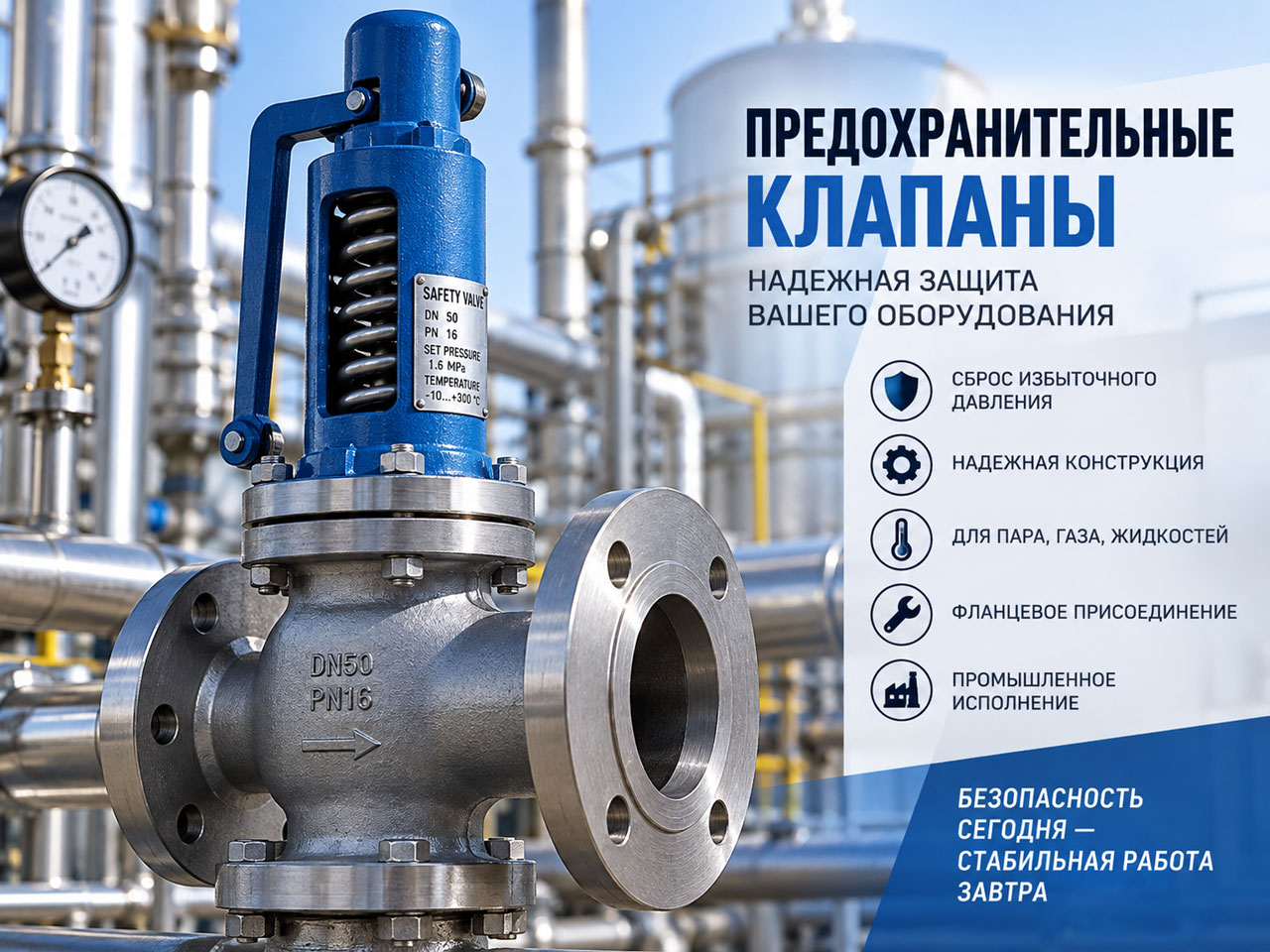

Для автоматического отвода избыточной среды применяют предохранительный клапан. Такие клапаны устанавливаются на котлах, сосудах, трубопроводах, технологических установках и другом оборудовании, для которого критическим параметром является давление.

Главная особенность такой арматуры заключается в том, что ее срабатывание не требует постоянного вмешательства оператора. При достижении заданного значения клапан открывает проход для рабочей среды и обеспечивает ее сброс. После возвращения параметров системы в допустимый диапазон запирающий механизм снова закрывает проход.

Именно поэтому при выборе такого оборудования необходимо учитывать не только диаметр трубопровода. Не меньшее значение имеют материал корпуса, рабочая среда, температура, давление срабатывания и конструкция присоединения.

Для чего нужен предохранительный клапан

Предохранительная арматура предназначена для защиты оборудования от недопустимого повышения давления. В штатном режиме устройство остается закрытым и не препятствует нормальной работе технологической системы.

Если давление начинает расти и достигает установленной величины, возникает усилие, достаточное для открытия запирающего элемента. Через образовавшийся проход часть рабочей среды удаляется из защищаемого объема.

Такой принцип применяется для различных сред:

• воды;

• пара;

• воздуха;

• природного и технологического газа;

• нефтепродуктов;

• других жидкостей и газов.

В зависимости от конструкции и назначения в технической литературе можно встретить несколько названий подобных устройств. Одно из распространенных — клапан сброса давления. В разговорной технической практике также используется выражение подрывной клапан, поскольку устройство срабатывает при достижении заданного давления.

Для промышленной арматуры встречается и обозначение клапан СППК. Конкретные характеристики такого изделия определяются его исполнением, DN, PN, диапазоном настройки и параметрами рабочей среды.

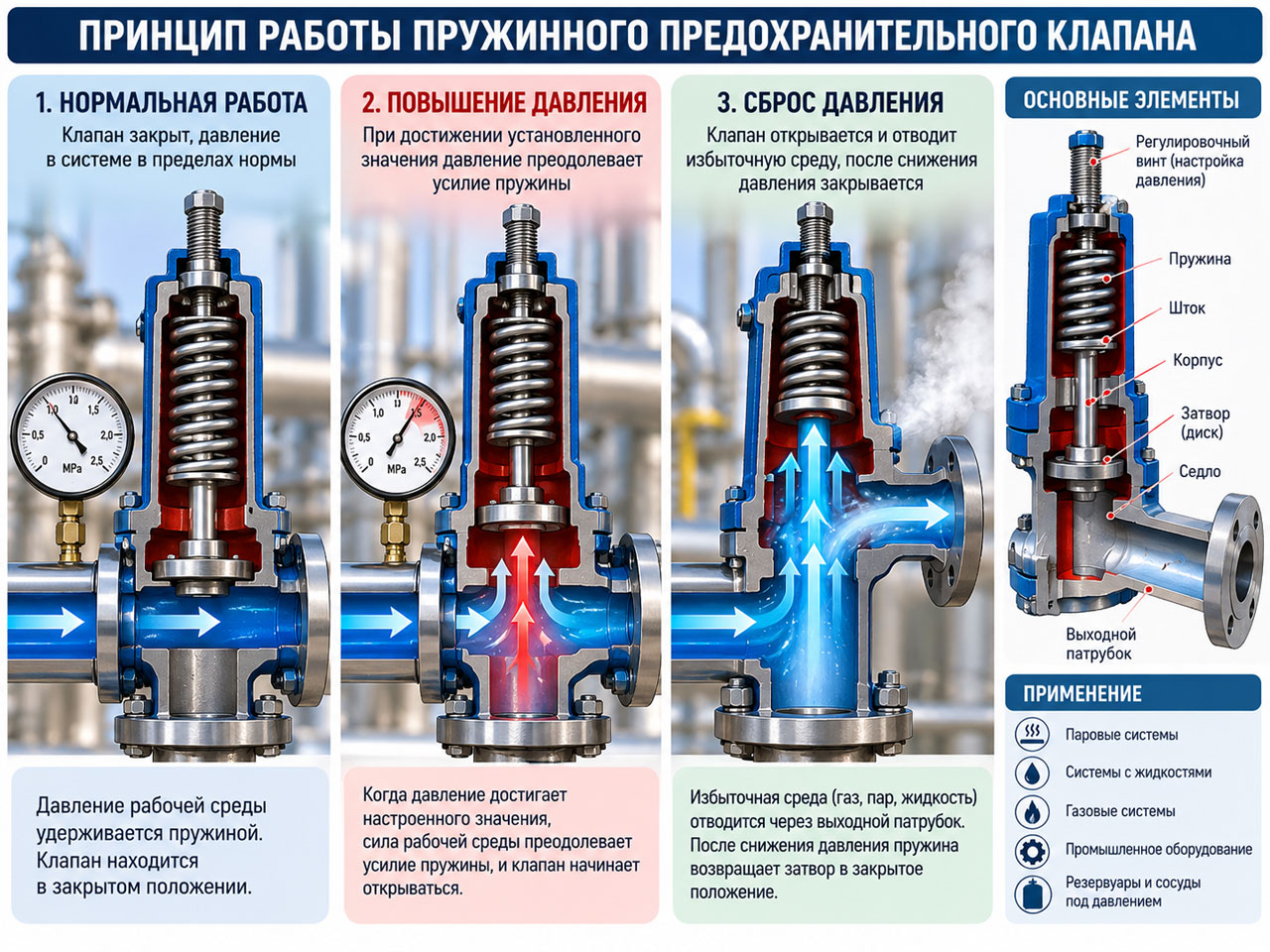

Как происходит сброс избыточного давления

Основой пружинной конструкции является механизм, в котором усилие предварительно сжатой пружины противодействует давлению рабочей среды.

При нормальном режиме система находится в равновесии. Затвор прижат к седлу, поэтому среда не выходит наружу.

По мере увеличения давления нагрузка на затвор возрастает. Когда она достигает расчетного значения, запирающий элемент начинает перемещаться. Проходное сечение увеличивается, и среда направляется в отводящий трубопровод.

После уменьшения давления до предусмотренного конструкцией значения пружина возвращает механизм в закрытое положение.

Таким образом, работа устройства проходит последовательно:

1. Система работает в обычном режиме.

2. Давление начинает увеличиваться.

3. Достигается установленная величина срабатывания.

4. Запирающий элемент отходит от седла.

5. Излишек рабочей среды отводится.

6. Давление снижается.

7. Клапан возвращается в закрытое положение.

Полноподъемная и пропорциональная конструкция

Предохранительные клапаны могут различаться характером открытия. От этого зависит поведение устройства при увеличении давления и количество среды, которое оно способно отвести за определенный промежуток времени.

Полноподъемные модели

В полноподъемной конструкции после достижения установленного давления затвор перемещается на значительную величину, обеспечивая большое проходное сечение.

Такие клапаны применяются там, где при аварийном повышении давления требуется быстро вывести значительный объем рабочей среды.

При выборе полноподъемной модели особое внимание уделяется пропускной способности. Она должна соответствовать расчетному объему среды, который требуется удалить для защиты оборудования.

Пропорциональные модели

У пропорциональной конструкции степень открытия изменяется в зависимости от величины давления. Поэтому механизм может обеспечивать более постепенное увеличение пропускной способности.

Конкретный вариант исполнения выбирается с учетом особенностей технологической установки и требований к работе системы.

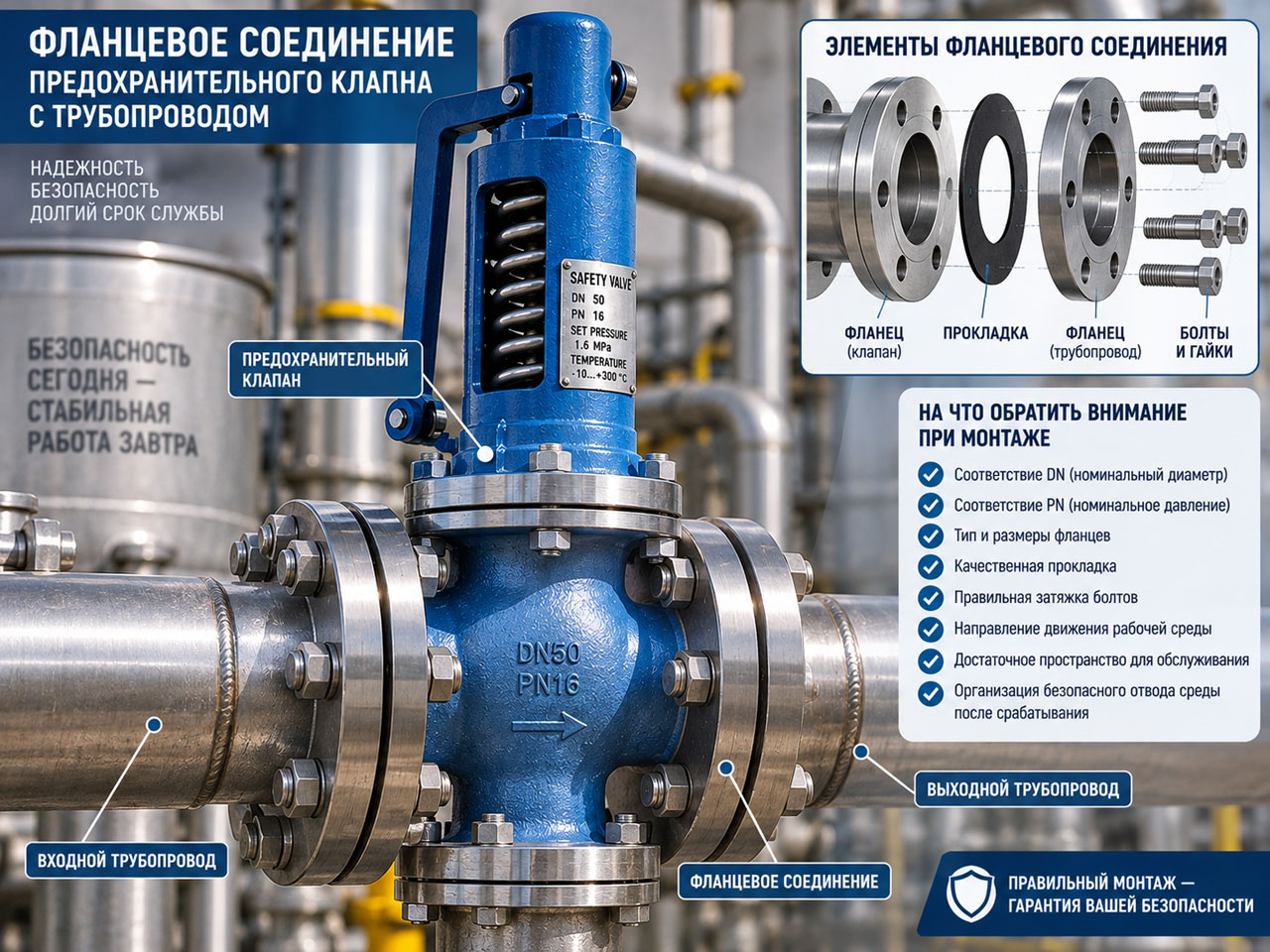

Фланцевое присоединение: что необходимо проверить

Для промышленной трубопроводной арматуры большое значение имеет способ установки. Один из распространенных вариантов — фланцевое соединение.

Фланец позволяет закрепить клапан между соответствующими элементами трубопровода при помощи болтов, гаек и уплотнительной прокладки. При необходимости устройство можно демонтировать для проверки или технического обслуживания без замены большого участка трубопровода.

Однако наличие фланцев само по себе еще не гарантирует совместимость оборудования.

Перед приобретением необходимо сопоставить:

• условный проход DN;

• номинальное давление PN;

• наружный диаметр фланца;

• количество и расположение отверстий;

• диаметр крепежа;

• тип уплотнительной поверхности;

• конструктивные размеры клапана;

• направление движения рабочей среды.

Особенно важно соответствие DN и PN. Если эти параметры не совпадают с характеристиками трубопроводной системы, монтаж может оказаться невозможным либо не будет соответствовать требованиям эксплуатации.

Почему удобен фланцевый монтаж

Фланцевое исполнение востребовано на промышленных объектах по нескольким причинам.

Во-первых, соединение получается механически прочным. Во-вторых, при правильном подборе прокладки обеспечивается необходимая герметичность. В-третьих, арматуру можно демонтировать для обслуживания, не вырезая ее из трубопровода.

При монтаже особое внимание уделяется равномерной затяжке крепежа. Перекос фланцев или неправильное положение прокладки способны привести к утечке рабочей среды.

Для горячих систем дополнительное значение имеет выбор материала прокладки. Она должна соответствовать температуре и химическим свойствам транспортируемой среды.

Материалы корпуса и внутренних элементов

Материал — один из основных параметров промышленного клапана. От него зависят механическая прочность изделия, устойчивость к температуре и способность длительное время контактировать с конкретной рабочей средой.

Для промышленной предохранительной арматуры используются различные металлические сплавы. В зависимости от назначения может применяться углеродистая или легированная сталь, а для отдельных деталей — коррозионностойкие материалы.

При оценке изделия важно смотреть не только на материал корпуса.

Какие детали требуют внимания

С рабочей средой контактируют различные элементы конструкции:

• корпус;

• крышка;

• седло;

• затвор;

• шток;

• пружина;

• уплотнительные детали.

У каждого из этих компонентов могут быть свои требования к материалу.

Например, клапан, предназначенный для воды, и изделие, рассчитанное на работу с горячим паром или агрессивной жидкостью, могут иметь совершенно разные требования к уплотнениям и контактным поверхностям.

Поэтому фраза «стальной клапан» сама по себе не дает полной информации о пригодности изделия для конкретной установки. Необходимо изучить техническую документацию на выбранную модель.

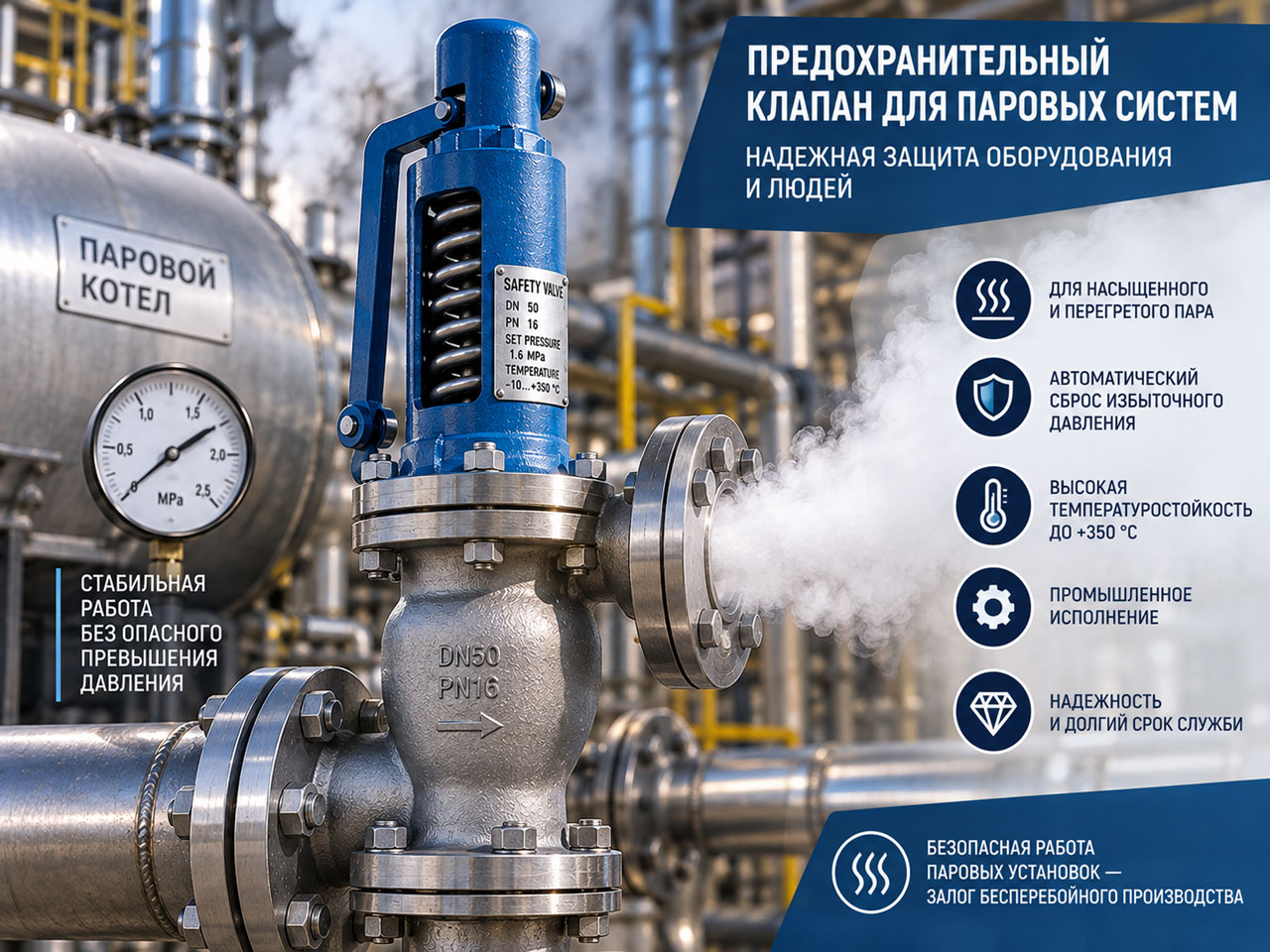

Предохранительный клапан для пара

Паровые системы относятся к оборудованию, где защита от избыточного давления имеет особое значение. При повышении температуры и изменении условий эксплуатации параметры пара могут существенно изменяться.

Клапан для такой системы должен соответствовать одновременно нескольким условиям.

При выборе учитываются:

• рабочее давление пара;

• температура;

• давление срабатывания;

• пропускная способность;

• материал корпуса;

• характеристики седла и затвора;

• тип уплотнений;

• способ соединения с трубопроводом;

• условия отвода пара.

Нельзя выбирать паровой клапан исключительно по диаметру трубы. Даже при одинаковом DN два изделия могут иметь разные рабочие диапазоны и пропускную способность.

Что означает обозначение СППК

В промышленной документации можно встретить обозначение СППК для пружинных предохранительных клапанов.

Такие изделия используются для автоматической защиты оборудования, в котором давление рабочей среды способно превысить допустимое значение.

При подборе модели необходимо учитывать весь набор технических параметров. Само обозначение СППК не определяет пригодность устройства для любого объекта.

Необходимо проверить:

1. Диаметр условного прохода.

2. Номинальное давление.

3. Диапазон настройки.

4. Рабочую температуру.

5. Тип среды.

6. Материал исполнения.

7. Пропускную способность.

8. Конструкцию входного и выходного соединения.

Только сопоставление всех этих характеристик позволяет определить, подходит ли конкретный клапан СППК для определенной технологической линии.

Как выбрать подрывной клапан

Выражение «подрывной клапан» используется преимущественно как неформальное обозначение предохранительного устройства. В профессиональном подборе правильнее ориентироваться на точное наименование и технические параметры изделия.

Первым делом определяются характеристики самой системы. Специалисту необходимо знать, какое оборудование требуется защитить и при каком максимальном давлении его работа остается безопасной.

После этого подбирается устройство с соответствующим давлением срабатывания и достаточной пропускной способностью.

При выборе желательно составить техническое задание, включающее следующие сведения:

• рабочая среда;

• минимальная и максимальная температура;

• рабочее давление;

• допустимое давление;

• требуемое давление срабатывания;

• DN;

• PN;

• тип соединения;

• материал трубопровода;

• необходимая пропускная способность;

• требования к отводу среды.

Такой подход позволяет избежать ситуации, когда клапан подходит по размеру, но не соответствует реальным условиям эксплуатации.

Ошибки при подборе защитной арматуры

На практике проблемы нередко возникают из-за слишком упрощенного подхода к выбору. Например, заказчик определяет диаметр трубы и приобретает изделие с таким же DN, не проверяя остальные параметры.

К наиболее распространенным ошибкам относятся:

• выбор только по диаметру;

• игнорирование температуры рабочей среды;

• неправильное определение давления срабатывания;

• недостаточная пропускная способность;

• несовместимость материалов;

• неправильный подбор фланцев;

• применение неподходящей прокладки;

• нарушение направления установки;

• отсутствие организованного отвода сбрасываемой среды;

• самостоятельное изменение настроек без предусмотренной процедуры.

Особую осторожность необходимо проявлять при работе с паром и другими горячими средами. При срабатывании клапана необходимо исключить возможность воздействия выбрасываемой среды на людей, кабели, оборудование и другие элементы объекта.

Монтаж клапана и требования к трубопроводу

Даже правильно выбранная арматура должна быть корректно установлена. Перед монтажом проверяется состояние фланцев, посадочных поверхностей, крепежных деталей и прокладки.

Клапан устанавливается с учетом направления движения рабочей среды, указанного изготовителем. Фланцевые соединения должны быть совмещены без чрезмерного механического напряжения.

После монтажа проверяются:

• герметичность соединений;

• правильность положения клапана;

• доступность механизма для осмотра;

• отсутствие посторонних нагрузок на корпус;

• возможность безопасного отвода рабочей среды;

• соответствие установленного изделия проектным параметрам.

Самовольно изменять заводскую настройку ответственной предохранительной арматуры не следует. Для оборудования, работающего под давлением, порядок проверки и настройки должен соответствовать применяемым нормативным требованиям и документации производителя.

Почему материал и присоединение нельзя рассматривать отдельно

При покупке промышленного клапана иногда основное внимание уделяется корпусу и диапазону давления. Однако реальная пригодность изделия определяется сочетанием нескольких параметров.

Например, прочный стальной корпус не решает проблему, если фланцевое соединение не соответствует трубопроводу. Аналогично подходящий по DN клапан может оказаться непригодным для пара, если его материалы и уплотнения не рассчитаны на соответствующую температуру.

Поэтому правильный выбор строится по нескольким направлениям:

Рабочая среда → давление → температура → пропускная способность → материал → DN/PN → присоединение → условия сброса.

Именно такая последовательность позволяет перейти от формального подбора размера к технически обоснованному выбору.

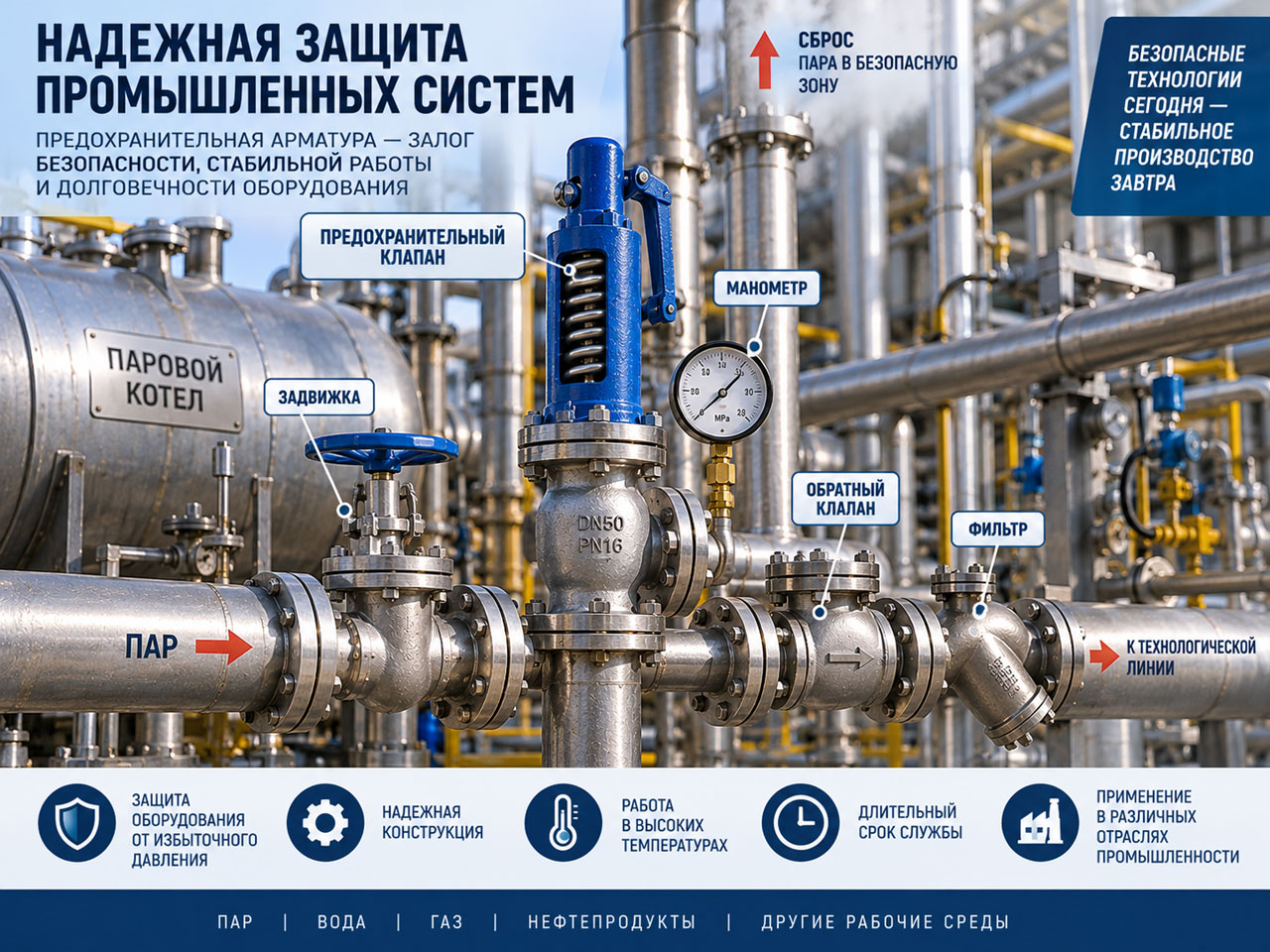

Где применяется предохранительная арматура

Предохранительные устройства используются в самых разных инженерных системах.

Они могут устанавливаться:

• в котельных;

• на паровых магистралях;

• в тепловых пунктах;

• на технологических линиях;

• возле сосудов под давлением;

• на резервуарах;

• в промышленных установках;

• в системах подачи газа;

• на водяных и жидкостных магистралях.

В каждом случае клапан выполняет одну общую функцию — не допустить выхода давления за установленный безопасный предел.

Как подобрать предохранительный клапан для конкретного объекта

Выбор промышленной арматуры целесообразно начинать не с каталога, а с параметров оборудования.

Сначала определяется рабочая среда и ее температура. Затем устанавливаются рабочее и предельно допустимое давление. После этого рассчитывается необходимая пропускная способность предохранительного устройства.

Следующим этапом выбирается конструкция и материал, после чего проверяются DN, PN и способ присоединения.

Для фланцевого исполнения необходимо заранее убедиться в совместимости соединительных размеров. Это особенно важно при замене существующего оборудования, поскольку визуально похожие фланцы могут отличаться количеством отверстий, диаметром окружности их расположения и другими параметрами.

При подборе промышленной арматуры производитель или поставщик должен иметь возможность предоставить технические характеристики конкретной модели.

Предохранительный клапан как часть системы защиты

Защитная арматура не является самостоятельным способом управления технологическим процессом. Ее задача гораздо конкретнее — обеспечить автоматический сброс при опасном росте давления.

Поэтому исправность клапана имеет непосредственное отношение к надежности всего оборудования. От правильного выбора зависят возможность своевременного открытия, необходимый объем сброса и устойчивость устройства к условиям эксплуатации.

При выборе необходимо учитывать не только стоимость изделия, но и:

• материал изготовления;

• диапазон давления;

• рабочую температуру;

• тип рабочей среды;

• пропускную способность;

• способ присоединения;

• ремонтопригодность;

• доступность технической документации.

Для промышленной системы именно совокупность этих характеристик определяет практическую ценность арматуры.

Подведем итог

Предохранительный клапан является важным элементом защиты оборудования, работающего с жидкостями, газами и паром. Его задача заключается в автоматическом отведении избыточной рабочей среды при достижении заданного давления.

При выборе необходимо рассматривать изделие комплексно. Диаметр трубопровода — только один из параметров. Необходимо также определить давление срабатывания, рабочую температуру, пропускную способность, материал корпуса и внутренних деталей, а также тип присоединения.

Для промышленного оборудования особенно важно правильно подобрать фланцевое соединение. Совместимость DN и PN, конструкция фланцев, прокладка и крепеж непосредственно влияют на возможность надежного монтажа.

Не менее значимы материалы. Корпус, седло, затвор, шток, пружина и уплотнения должны соответствовать рабочей среде и температурному режиму.

При выборе через специализированный каталог можно ознакомиться с доступными вариантами и подобрать предохранительный клапан с учетом параметров конкретной системы.

Грамотный подбор защитной арматуры начинается с характеристик объекта, а не с внешнего вида изделия. Такой подход позволяет получить технически совместимое оборудование и обеспечить предусмотренную конструкцией защиту трубопровода, котла, резервуара или технологической установки.
